VEGABAR 29

Преобразователь давления с функцией переключения

С металлической измерительной ячейкой

Область применения

Резьба от ½", гигиенические присоединения, универсальное присоединение G1" для гигиенических адаптеров, 4 … 20 mA, 3-провод.: PNP/NPN, 4 ... 20 mA, IO-Link, сертификация Ex и гигиеническая, цветная индикация состояния на 360°
Преобразователь давления VEGABAR 29 с металлической измерительной ячейкой предназначен для измерения на газах, парах и жидкостях с температурой до 130 °C. Вариант с универсальным присоединением для гигиенических адаптеров позволяет сокращать затраты на монтаж и оптимизировать содержание запаса.

Преимущества

  • Универсальность применения, благодаря полностью заваренной металлической ячейке
  • Цветной индикатор статуса с хорошей круговой видимостью, настраиваемый
  • Легкая интеграция в системы управления с коммуникацией через интерфейс IO-Link

Подходящие принадлежности

Гигиенический адаптер для G1" с уплотнением О-кольцом

Гигиенический адаптер для G1" с уплотнением металл по металлу

Приварныей штуцеры для VEGABAR серии 10,20,30
Еще принадлежности

Конфигурировать продукт

Конфигурировать продукт

Все документы и программное обеспечение для этого продукта можно найти в нашем центре загрузки.

Показать все загрузки
Применение
Технические данные
Документация
Принадлежности
Конфигурировать продукт

Другие применения

Теплообменник

Измерение давления на теплообменнике

Измерение давления на теплообменнике

К применению

Испаритель (вода для инъекций)

Измерение давления и сигнализация уровня в испарителе

Измерение давления и сигнализация уровня в испарителе

К применению

Испаритель

Измерение давления и сигнализация уровня в испарителе

Измерение давления и сигнализация уровня в испарителе

К применению

Сепаратор дрожжей

Измерение давления и сигнализация уровня в сепараторе дрожжей

Измерение давления и сигнализация уровня в сепараторе дрожжей

К применению
Технические данные
Диапазон измерения давления
  • -1 ... 1000 бар [Bar - kPa - psi]
Температура процесса
  • -40 ... 130 °C [°C - °F]
Точность измерения
  • 0,3 %
Материалы в контакте со средой
  • 316L
Резьбовое присоединение
  • ≥ G½, ≥ ½ NPT
Гигиенические присоединения
  • Зажим ≥ 2", DN50 - DIN32676, ISO2852
  • Зажим ≥ 1" - DIN32676, ISO2852
  • Зажим ≥ 1½" - DIN32676, ISO2852
  • Резьбовое трубное соединение ≥ 1½", ≥ DN40 - DIN 11851
  • Резьбовое трубное соединение ≥ DN25 - DIN 11851
  • SMS 1145 DN51
  • SMS DN38
  • Асептические резьбовые соединения ≥ DN25 - DIN11864-1-A
  • Асептические резьбовые соединения ≥ DN40 - DIN11864-1-A
  • Varivent N50-40
  • SMS DN25
  • Присоединение Ingold PN10
  • Varivent F25
Степень защиты
  • IP65
  • IP68 (0,5 bar)/IP69
Выход
  • 4 … 20 mA
  • 3-провод. (PNP / NPN, 4… 20 mA)
  • IO-Link
Окружающая температура
  • -40 ... 70 °C
Сертификаты
Область соответствия
  • ATEX / Европа
  • IEC / Международно
  • NEPSI / Китай
  • UKR Sepro / Украина
  • INMETRO / Бразилия
  • CCOE / Индия
  • KTL Korea
  • TIIS / Япония
  • c-UL-us
  • UKEX
Взрывозащита
  • Искробезопасность "i"
  • Защита от воспламенения пыли оболочками "t"
  • Повышенная защита "e"
Пищепром/фармпром
  • 3A
  • EHEDG
  • FDA
  • EG1935/2004
Сертификат морского регистра
  • ABS
  • BV
  • CCS
  • DNV
  • LR
  • NK
  • RINA
Индикация и настройка
Настройка

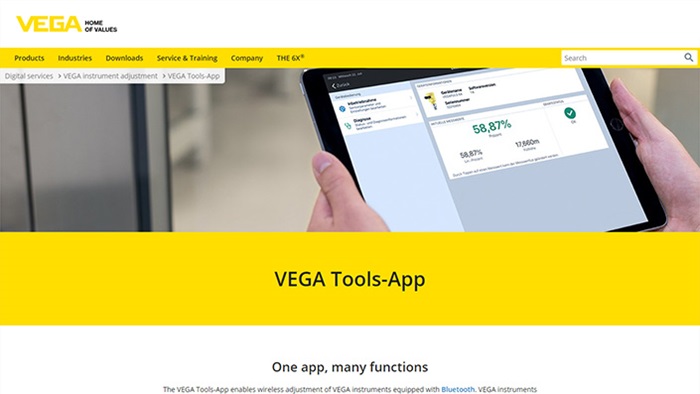

  • Смартфон / планшет / ПК через Bluetooth
  • PC, PACTware and DTM, IODD
Индикация
  • Индикация состояния на 360°
