VEGASWING 66

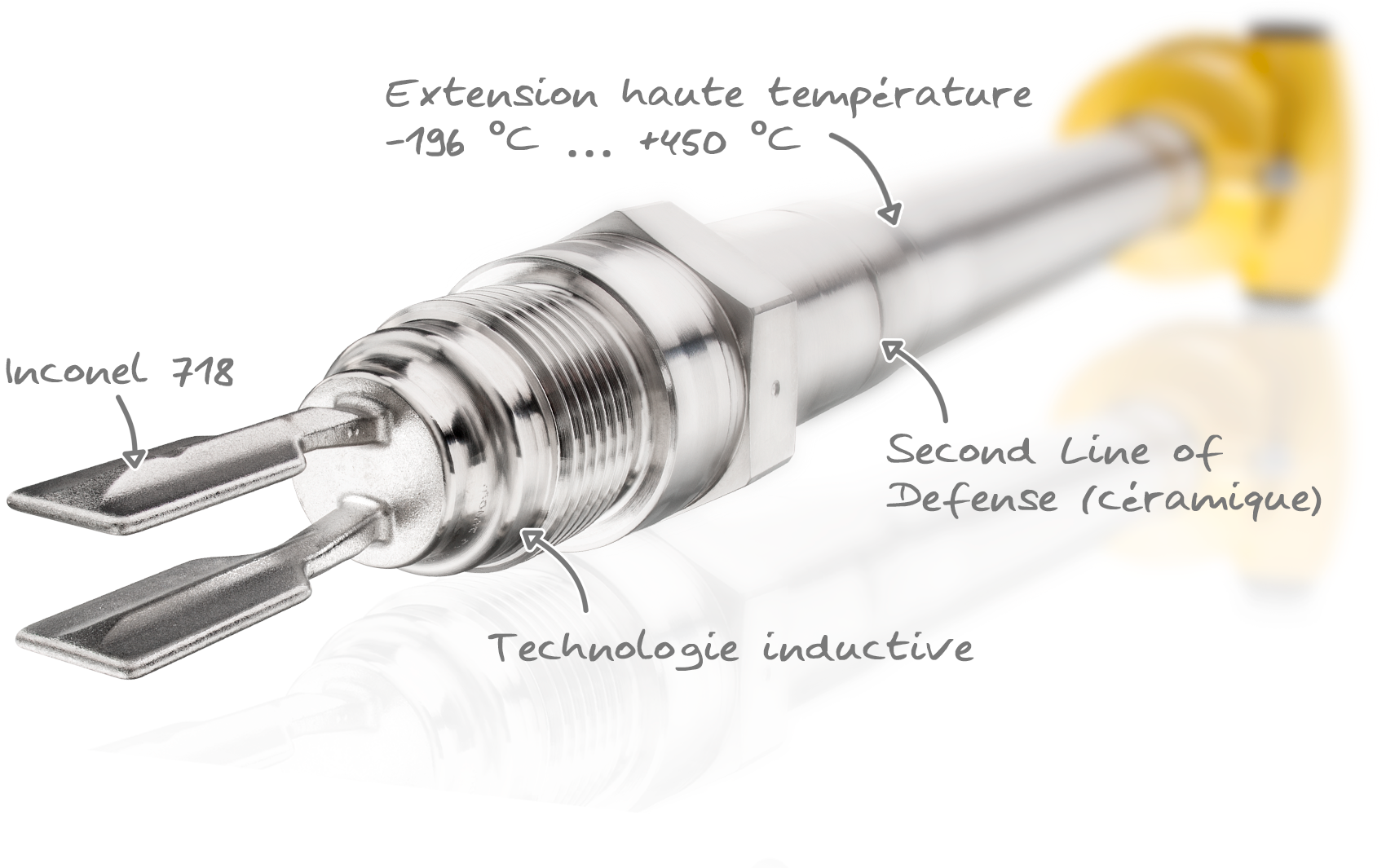

Détecteur vibrant pour liquides à températures et pressions de process extrêmes

Pour liquides (densité : > 0,42 … 2,5 g/cm³) - version hautes températures

Domaines d'application

Configurable en version compacte ou avec tube prolongateur jusqu'à 3 m. Nombreux raccords process, homologations et versions de boîtiers et d'électroniques.
Le VEGASWING 66 est un détecteur de niveau de liquides universel. Il détecte de manière très précise l'atteinte d'un niveau donné et se monte sur des réservoirs, des cuves ou des conduites. L'appareil s'utilise en sécurité antidébordement ou en protection contre la marche à vide. Très sûr et digne de confiance, il s'utilise dans un spectre très large de températures et pressions process.

Vos avantages

  • Point de commutation indépendant du produit pour un fonctionnement précis et fiable
  • Coût de maintenance faible
  • Haute sécurité de fonctionnement grâce à la surveillance de l'élément de mesure

Configurer le produit

Configurer le produit

Tous les documents et logiciels pour ce produit se trouvent dans notre centre de téléchargement.

Afficher tous les téléchargements
Application
Caractéristiques techniques
Documentation
Accessoires
Configurer le produit

Autres applications

Cuve de stockage d'un méthanier

Mesure de pression, mesure et détection de niveau de gaz de gaz naturel liquéfié (GNL)

Mesure de pression, mesure et détection de niveau de gaz naturel liquéfié (GNL)

Aller à l'application

Plateaux de colonne

Mesure et détection de niveau de plateaux de colonne

Mesure et détection de niveau de plateaux de colonne

Aller à l'application

Cuve de rétention

Cuve de rétention

Mesure et détection de niveau dans une cuve de rétention

Aller à l'application

Réservoir de condensat

Réservoir de condensat

Mesure et détection de niveau dans un réservoir de condensat

Aller à l'application
Caractéristiques techniques
Température process
  • -196 ... 450 °C [°C - °F]
Pression process
  • -1 ... 160 bar [Bar - kPa - psi]
Version
  • Version compacte
  • Avec passage étanche aux gaz
  • Avec tube prolongateur
Matériaux en contact du produit
  • 316L
  • Alloy C22 (2.4602)
  • Inconel 718
Raccord fileté
  • G1, 1 NPT, R1
Raccord bride
  • ≥ DN50, ≥ 2"
Matériau du joint
  • Aucun joint d'étanchéité en contact avec le produit
Matériau du boîtier
  • Plastique
  • Aluminium
  • Inox (brut)
  • Inox (électropoli)
Protection
  • IP66/IP67
  • IP66/IP68 (1 bar)
  • IP65
Sortie
  • Relais (DPDT)
  • Transistor (NPN/PNP)
  • Deux fils
Température ambiante
  • -40 ... 70 °C
Agréments
Domaine d'application
  • ATEX / Europe
  • CSA / Canada
  • EAC (GOST-B) / Bielorussie
  • EAC (GOST-R) / Russie
  • IEC / Mondial
  • UKR Sepro / Ukraine
  • INMETRO / Brésil
  • CCOE / Inde
Protection contre les explosions
  • Sécurité intrinsèque Ex "i"
  • Antidéflagrant Ex "d"
Agrément marine
  • BV
  • GL
Sécurité antidébordement
  • WHG
  • VLAREM II
Classification SIL
  • SIL2
Agrément chaudière
  • EN12952-11, EN12953-9
Affichage & Paramétrage
Affichage
  • Module d'affichage de l'état de commutation PLICSLED
