Mesure de pression différentielle avec plaque à orifice

Mesure de débit de vapeur

Mesure de débit de vapeur
Mesure de débit de vapeur

Domaine d'application

Les panneaux de fibres de bois utilisés pour l’isolation thermique des bâtiments sont issus de la transformation de sous-produits de scierie (dosses, délignures, copeaux de bois, …) en fibres élémentaires. Ce processus s’appelle le défibrage. Ces fibres seront ensuite mélangées à de l’eau, pressées, séchées et enfin découpées en panneaux. Avant de passer dans le défibreur mécanique, les fibres sont étuvées par apport de vapeur. Cela a notamment pour but de ramollir la matière première. Afin d’optimiser cette étape il est nécessaire de contrôler l’injection de vapeur en mesurant son débit.


La solution

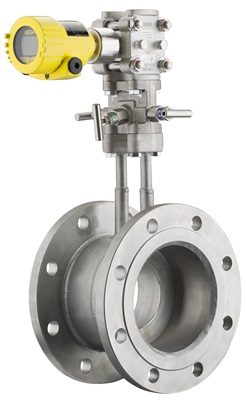

Manchette mesure de débit
Capteur delta-P avec bloc manifold et manchette d’insertion (image sans pot de condensat)

Pour mesurer le débit de vapeur injecté dans les étuves il existe plusieurs solutions. Certaines peuvent s’avérer onéreuses (débitmètres massiques) ou contraignantes dans leur mise en place (phénomène de coupure en bas débit pour les débitmètres à effet vortex).
Pour s’affranchir de ces phénomènes, il est intéressant d’opter pour un capteur de pression différentielle  sur plaque à orifice. Pour simplifier l’installation et limiter l’indisponibilité de la ligne de production, une manchette intégrant les différents éléments de la chaîne de mesure (capteur de pression différentielle, pot de condensat, bloc à vannes et plaque à orifice) a été insérée dans la canalisation.
Cette solution est particulièrement pratique pour intégrer un nouveau point de mesure dans un processus déjà existant.



Les avantages :

• Gain de temps à l’installation. Il suffi d’insérer la manchette directement entre deux brides.
• Gain de temps à la mise en service avec un pré-étalonnage de la mesure
• Simplification des opérations de maintenance par l’utilisation d’un bloc à vannes pour isoler le capteur du process, sans arrêter la production.



 La mesure de pression différentielle est également utilisée avec succès pour d'autres applications telle que :

- Mesure d'insuflation d'air dans un four d'incinération
